A系列單級低速離心鼓風機
來源：長沙鼓風機廠發布時間：2019-05-29 10:40
·產品概述·
離心鼓風機是長沙湘能鼓風機有限公司與西安交通大學合作并吸收國內外最新技術開發而成，包括多級低速離心鼓風機、單級低速離心鼓風機和單級高速離心鼓風機等產品，共3個基本系列、上百種派生機型。流量50～2000m3/min，升壓10～150kPa。
● A系列單級低速離心鼓風機 流量200～2000m3/min，升壓≤34.3kPa。A系列中包含AI單級懸臂結構和AII單級雙支撐結構適用于空氣、煤氣、二氧化硫等介質的輸送。
派生機型
由上述基本系列產品，可以派生出下列多種用途離心鼓風機：
●污水處理鼓風機流量50～600m3/min升壓49.0～98kPa
●脫硫氧化鼓風機流量60～800m3/min升壓49.0～150kPa
●二氧化硫鼓風機流量200～2000m3/min升壓26.4～53.9kPa
●造氣爐鼓風機流量300～1500m3/min升壓23.5～34.3kPa
●化鐵爐鼓風機流量50～350m3/min升壓9.8～29.4kPa
●冶煉高爐鼓風機流量100～1000m3/min升壓49.0～150kPa
●煤氣鼓風機流量100～1250m3/min升壓19.6～53.9kPa
●浮選、洗煤鼓風機流量50～500m3/min升壓19.6～68.6kPa
·產品選型· 型號說明

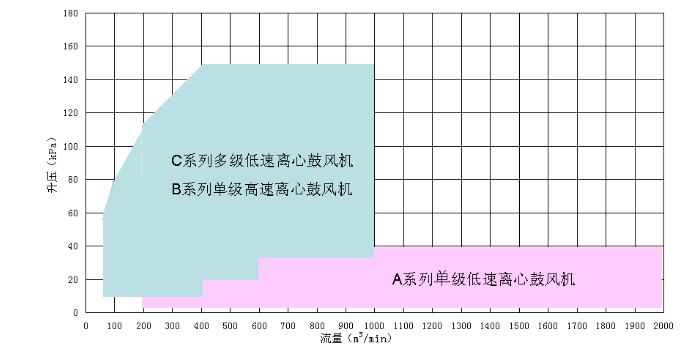

系列型譜圖
選型要素
● 技術條件 輸送介質、進氣狀況、流量、升壓（或排氣壓力），環境條件等。
● 選型計算 當介質為空氣、進氣狀況及環境條件與規定吸入狀態相符，則可根據流量、升壓或排氣壓力在本樣本中進行直接選取。 若介質、進氣狀況及環境條件與規定吸入狀態不符（如溫度或密度差異較大）應對選型參數進行核算和修正
（1） 環境溫度 鼓風機設計溫度為20℃。對曝氣鼓風機，進氣溫度每升高1℃，排氣壓力下降0.002kgf/cm2.夏季溫度為40℃時，排氣壓力大約下降0.04kgf/cm2。
（2） 海拔高度 鼓風機進氣壓力（設計值）為1.0kgf/cm2。當海拔高度較大時，應根據當?shù)卮髿鈮簩娘L(fēng)機進氣流量和排氣壓力進行修正，以保證其正常運行。
（3） 標準流量與進氣流量換算 如鼓風機在標準狀態（0℃，1.033kgf/cm2）下的流量為QN，其實際進氣狀態（ts,Ps）下的流量為： Qs=( ts+273)/273×1.033/ Ps×QN ts: 進氣溫度，℃ Ps: 進氣壓力，kgf/cm2
（4） 常用壓力單位的換算 9.8kPa=0.1 kgf/cm2=1000mmH2O=98mbar=0.0967atm=73.5mmHg
產品介紹·
A系列單級低速離心鼓風機
● 單級低速離心鼓風機特點
◎ 先進的空氣動力學設計，葉輪工作效率高。
◎ 機殼采用水平剖分焊接結構，結構簡單，重量輕。
◎ 對于含塵量高的介質，采用先進的耐磨、防粘附技術，使用壽命長。
◎ 性能曲線平坦，穩定工況范圍比較寬。
◎ 中小流量采用AI型單級、懸臂結構
◎ 大流量采用AII型單級、雙支撐結構
● 單級離心鼓風機典型數據表
|
產品型號 |
輸送介質 |
進口工況 |
升壓(kPa) |
軸功率(kW) |
電機功率（kW） |
||
|
流量(m3/min) |
壓力(kgf/cm2) |
溫度(℃) |
|||||
|
AI200-1.20/1.0 |
空氣 |
200 |
1.0 |
20 |
19.6 |
95.0 |
125 |
|
AI250-1.30/1.0 |
空氣 |
250 |
1.0 |
20 |
29.4 |
168 |
220 |
|
AI250-1.35/1.0 |
空氣 |
250 |
1.0 |
20 |
34.3 |
196 |
250 |
|
AI250-1.27/1.0 |
煤氣 |
250 |
1.0 |
30 |
26.5 |
185 |
220 |
|
AI250-1.26/0.95 |
含SO2空氣 |
250 |
0.95 |
40 |
30 |
173 |
220 |
|
AI300-1.25/1.0 |
空氣 |
300 |
1.0 |
20 |
24.5 |
160 |
185 |
|
AI300-1.35/1.0 |
空氣 |
300 |
1.0 |
20 |
34.3 |
230 |
280 |
|
AI300-1.13/1.05 |
焦?fàn)t煤氣 |
300 |
1.05 |
35 |
7.84 |
65.0 |
90 |
|
AI300-1.24/0.95 |
含SO2空氣 |
300 |
0.95 |
40 |
28.4 |
195 |
250 |
|
AI350-1.12/0.95 |
煤氣 |
350 |
0.95 |
40 |
16.7 |
92 |
110 |
|
AI350-1.24/0.95 |
含SO2空氣 |
350 |
0.95 |
40 |
28.4 |
195 |
250 |
|
AI400-1.35/1.0 |
空氣 |
400 |
1.0 |
20 |
34.3 |
315 |
355 |
|
AI400-1.24/0.95 |
含SO2空氣 |
400 |
0.95 |
40 |
28.4 |
261 |
315 |
|
AI500-1.30/1.0 |
空氣 |
500 |
1.0 |
20 |
29.4 |
336 |
400 |
|
AI500-1.24/1.0 |
煤氣 |
500 |
1.0 |
30 |
23.5 |
241 |
280 |
|
AI500-1.22/0.95 |
含SO2空氣 |
500 |
0.95 |
40 |
26.5 |
296 |
355 |
|
AI600-1.2/1.0 |
空氣 |
600 |
1.0 |
20 |
19.6 |
265 |
315 |
|
AI750-1.24/1.0 |
空氣 |
750 |
1.0 |
20 |
23.5 |
340 |
400 |
|
AI800-1.3/1.0 |
空氣 |
800 |
1.0 |
20 |
29.4 |
515 |
630 |
|
AI800-1.19/1.03 |
煤氣 |
800 |
1.03 |
35 |
15.7 |
305 |
355 |
|
AI900-1.04/0.842 |
煤氣 |
900 |
0.842 |
65 |
19.6 |
410 |
450 |
|
AII1000-1.17/1.05 |
煤氣 |
1000 |
1.03 |
35 |
12 |
265 |
315 |
|
AII1200-1.28/1.0 |
空氣 |
1200 |
1.0 |
20 |
27.4 |
690 |
800 |
|
AII1400-1.2/1.0 |
空氣 |
1400 |
1.0 |
20 |
19.6 |
579 |
710 |
|
AII1500-1.0/0.73 |
煤氣 |
1500 |
0.73 |
50 |
26.5 |
805 |
900 |
|
AII1600-1.0/0.73 |
煤氣 |
1600 |
0.73 |
50 |
26.5 |
860 |
1000 |
|
AII1800-1.0/0.73 |
煤氣 |
1800 |
0.73 |
50 |
26.5 |
960 |
1120 |
|
AII2000-1.0/0.73 |
煤氣 |
2000 |
0.73 |
50 |
26.5 |
1070 |
1250 |
|
AII2000-1.35/1.0 |
空氣 |
2000 |
1.0 |
20 |
34.3 |
1370 |
1600 |

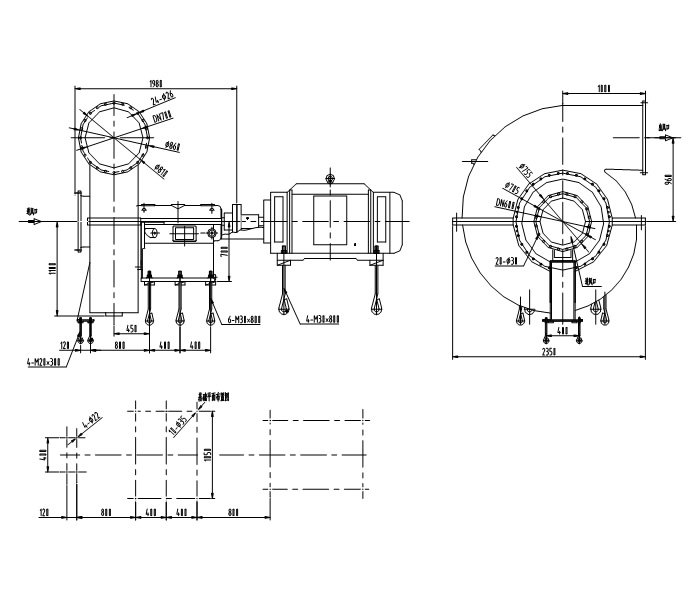

● 單級低速離心鼓風機外形尺寸 AI600-800單級低速離心鼓風機安裝示意圖 （僅供參考，施工以合同設計圖為準）
| 序號 | 標準供貨 | 選配供貨 | ||
| 內容 | 數量 | 內容 | 數量 | |
| 1 | 鼓風機本體 | 1臺 | 進口調節閥 | 1件 |
| 2 | 潤滑裝置 | 1套 | 出口閥 | 1件 |
| 3 | 電動機 | 1臺 | 進口軟接頭 | 1件 |
| 4 | 聯軸器 | 1套 | 出口軟接頭 | 1件 |
| 5 | 聯軸器防護罩 | 1件 | 一次儀表 | 1套 |
| 6 | 地腳螺栓、螺母、墊片 | 1套 | 就地控制柜 | 1臺 |
* 表中潤滑裝置，滾動軸承風機含主機中，滑動軸承風機配稀油站。
